產品特點
XC係列PLC適配模擬量輸出右擴展模塊，包含2、4點規格。
XC係列PLC一般可擴展7個模塊。
電源規格：DC24V
12位高精度模擬量輸出
模擬量輸出類型：電壓（0~5V、0~10V）、電流（0~20mA、4~20mA）
特殊型號模擬量輸出為雙極性
隔離處理，抗幹擾性能更優
命名規則
1： | 係列名稱 | XC |
2： | 指代擴展模塊 | E |
3： | 模擬量輸出點數 | 2、4 |
4： | 指代模擬量輸出 | DA |
5： | 輸出極性 | B：輸出為雙極性 |
6： | 模擬量輸出類型 | H：內部隔離處理，抗幹擾性能更優 |
型號一覽表
型 號 | 功 能 |
XC-E2DA-H | 2通道模擬量輸出模塊(12bit)；電流、電壓可選 |
XC-E4DA-H | 4通道模擬量輸出模塊(12bit)；電流、電壓可選 |
XC-E4DA-B-H | 4通道模擬量輸出模塊(12bit)；電壓輸出、雙極性 |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 電壓輸出 | 電流輸出 | ||||
2DA-H | 4DA-H | 4DA-B-H | 2DA-H | 4DA-H | 4DA-B-H | |
模擬量輸出範圍 | 0～5V、0～10V | -5～5V、-10～10V | 0～20mA、4～20mA （外部負載電阻小於500Ω） | - | ||
（外部負載電阻2KΩ~1MΩ） | ||||||
數字輸入範圍 | 12位二進製數 | |||||
分辨率 | 1/4095(12Bit)；轉換數據以16進製形式存入PLC(12Bit) | |||||
綜合精確度 | 0.8% | |||||
轉換速度 | 3ms/1通道 | |||||
模擬量用電源 | DC24V±10%，100mA | |||||

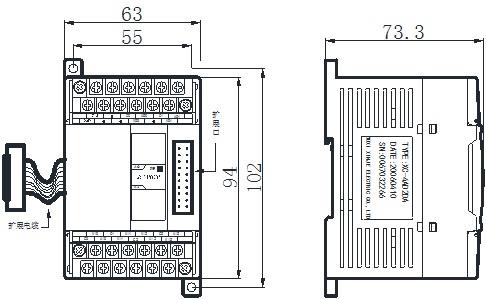

外觀尺寸圖（單位：mm）
